Vigibelt CDS 80 c

Controlador de desvio de banda estanco

Detección:

  • Detector inductivo integrado

  • Distancia de detección de: 15/20/25/30/36mm

  • A petición, detección a distancia Se puede preajustar en fábrica


Utilización:

 Tiene por objetivo detectar cualquier retraso anormal de una banda elevadora en las poleas de un elevador de cangilones en funcionamiento, con el fin de evitar que la banda roce con los lados interiores de las cañas del elevador, Se instalan en kits de 2 ,uno enfrente a otro, lado de

la caña montante, por encima del pie: para los elevadores superiores de 30 metros de longitud, también es necesario equipar siempre la

cabeza sobre la caña montante.

Uno o varios objetivos de acero se colocaran en la correa elevadora (cada treinta metros de la banda) con el fin de permitir una detección

Precisa por el VIGIBELT CDM 80 C

Material:

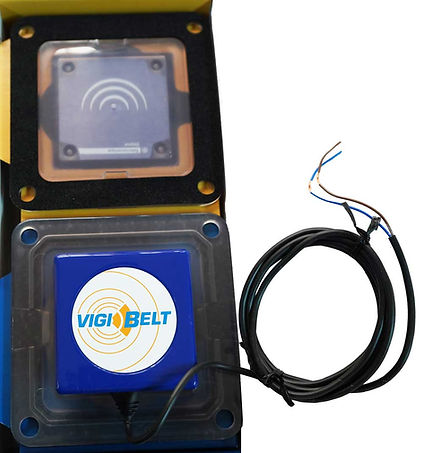

El Kit VIGIBELT TOUCH esta formado por 2 detectores (cable 10 m) un elemento de ajuste, una chapa para los ajustes

Y tornillos de fijación.


El Kit VIGIBELT TOUCH esta formado por 2 detectores (cable 10 m) un elemento de ajuste, una chapa para los ajustes

Y tornillos de fijación.


Instalación:

OBERTURA DE LA CAÑA


Realizar dos aberturas simétricas a cada lado de la envoltura ascendente del elevador, siguiendo el esquema A (abertura cuadrada de 112 mm + 4 orificios Ø 6,5 en un cuadrado de 125)

INSTALACIÓN TORNILLERIA


Ensamblar primeramente los tornillos M6 con las tuercas inferiores en la envoltura del elevador (par de apriete 6 N.m).

CIRCUITO ELECTRICO

Conecte los detectores siguiendo correctamente el manual, en función del circuito eléctrico de la instalación


DETECCIÓN ENTORNO

1- Instalar el CDS80C en la abertura

2- Con ayuda de un objeto en punta, pulsar y mantener pulsado el botón. Esto provoca primeramente la extinción dela luz verde.

3- segundos más tarde, la luz verde se enciende de nuevo.

4- Soltar el botón.

5- La luz verde permanece encendido, indicando que el detector ha registrado su entorno correctamente.


PROGRAMACIÓN

1- Retirar el CDS80C de la envoltura del elevador y posicionar el elemento de reglaje (naranja) en el CDS80C.

2- Introducir el elemento de reglaje de plástico (naranja)

3- Introducir la chapa de fondo en el elemento de reglaje, seleccionando la distancia de detección deseada (15/20/25/30 o 36 mm)

NOTA: Una vez efectuada la programación, la distancia de seguridad queda registrada.


PROGRAMACIÓN


1- Retirar el CDS80C de la envoltura del elevador y posicionar el elemento de reglaje (naranja) en el CDS80C.

2- Introducir el elemento de reglaje de plástico (naranja)

3- Introducir la chapa de fondo en el elemento de reglaje, seleccionando la distancia de detección deseada (15/20/25/30 o 36 mm)

NOTA: Una vez efectuada la programación, la distancia de seguridad queda registrada.


Extraer el CDS80C de la envoltura del elevador y retirar el elemento de reglaje (naranja).


1-Colocar de nuevo el CDS80C en la abertura

2-Apretar los cuatro tornillos freno.

3-El CDS80C está en servicio.

4-Una vez programados los dos detectores CDS80C, el elevador está en seguridad frente a los problemas de alineamiento de la banda.


REALIZAR UN RESET


IMPORTANTE: Para programar una nueva distancia de detección:

Desmonte el CDS80C de la envoltura del elevador, a fin de alejarlo de toda masa metálica.

Pulsar y mantener pulsado el botón del detector; esto provoca la extinción del diodo verde durante 3 segundos. Seguidamente, el diodo se enciende durante 4 segundos

y se apaga de nuevo.

Se vuelve a encender durante 4 segundos

Se apaga de nuevo. Soltar el botón.

El detector no contiene ahora ningún programa residente. Puede efectuar de nuevo el aprendizaje de su entorno.
